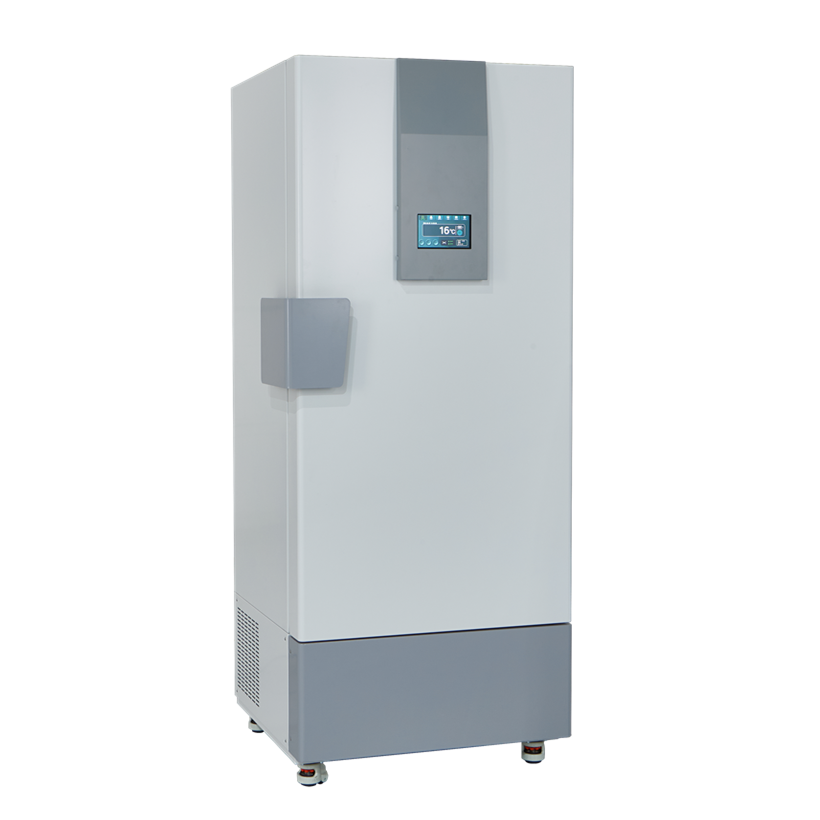

Ultra-Low Temperature Freezer, Upright Type
초저온 냉동고, -95℃ / -86℃

■ Dual Compressor System
- 2개의 Compressor가 독립적으로 구동, 냉동 시스템 구조 단순화, 고장 발생률 감소
- 최대 -95°C까지 냉각 온도 구현
- 부스트 기능을 통한 빠른 온도 회복

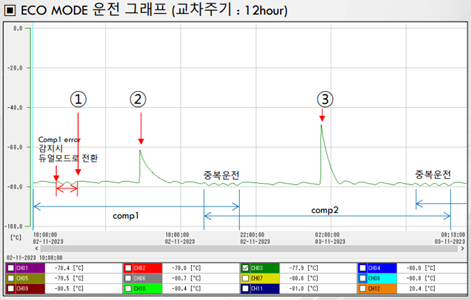

- Eco Mode : Compressor를 교차 작동, 소비전력을 줄이고 수명연장

■ 철저한 백업 시스템
- 한 개의 Compressor가 고장나도 나머지 Compressor로 80 °C 온도 유지(Dual Cooling System)
- 온도컨트롤러와 알람컨트롤러가 독립적으로 작동하여 한 개의 컨트롤러 고장 나도 각각의 기능 수행
- 제어 센서와 알람 센서가 독립적으로 작동하여 한 개의 센서가 고장나도 각각의 기능 수행
- 내장 배터리가 장착되어 있어 정전 상황에도 컨트롤러가 온도 감시 및 경보 기능 수행
- CO2 백업 시스템을 통해 문제 발생 시 내부 온도 -60°C 유지(Option)

■ 자가 진단 시스템과 알람 시스템
- Compressor, 온도 센서, 전원 감시 기능을 통해 문제 발생 전에 조치 가능
- 온도 일탈 알람, 온도센서 이상 알람, Compressor 이상 알람, 입력 전압 이상 알람,
Door Open 알람, 기계실 온도 알람
- Wifi Monitoring System을 통해 문제 발생 시 외부에서도 알람 확인 가능

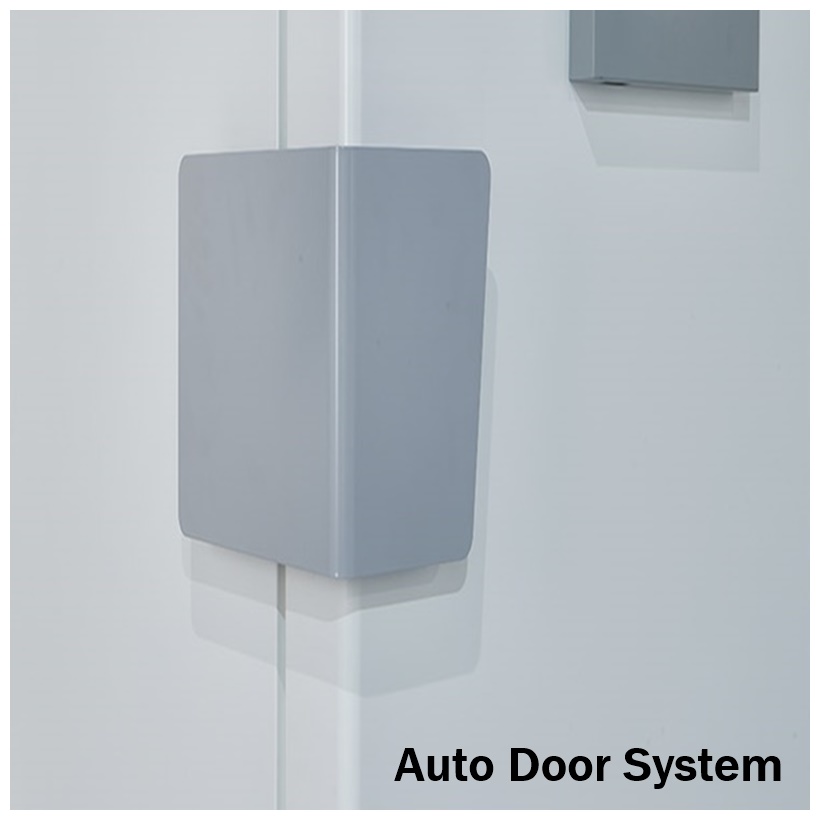

■ Auto Door(Option, UFS2083 모델 제외)
- 컨트롤러 버튼을 통해 자동 개폐
- 사용자 기록 관리 가능
- 비밀번호 입력 기능을 통해 보안 유지 가능

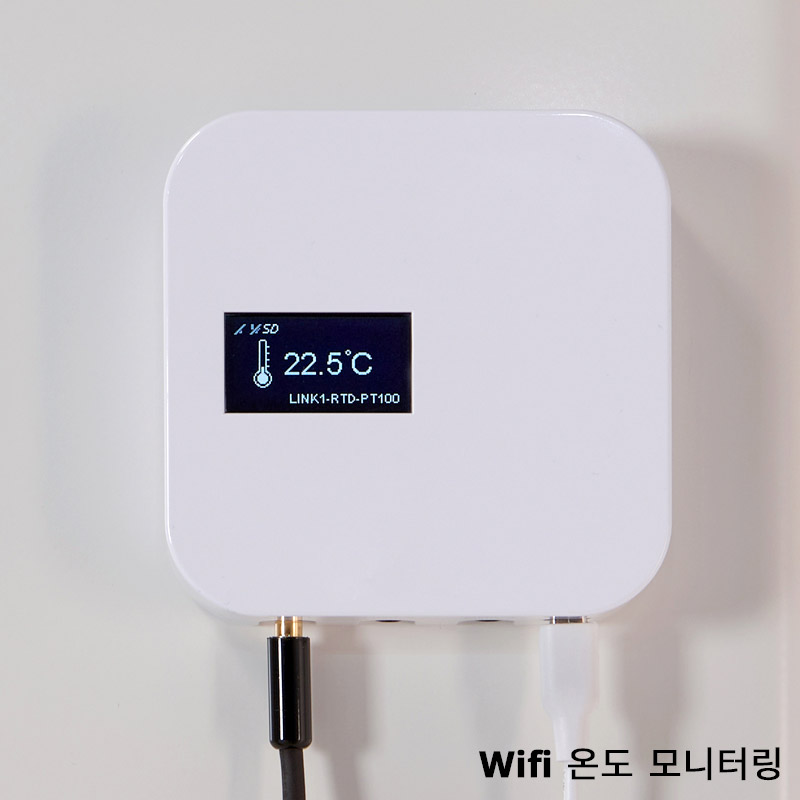

■ Wifi 온도 모니터링 시스템 (Option)
- 온도 일탈 발생 시 스마트폰으로 알람 발송
- 설치 장소에 무선 공유기(wifi) 필요, 스마트폰에 앱설치 필요
- 사용료 발생 8000원/월 (부가세 별도)

■ Condensor가 핀이 없는 구조로 청소가 필요 없어 유지 관리가 편리함
■ Door 개폐 음압 해제 기능
■ 온도 그래프, 이벤트 로그 확인 및 다운로드 가능

  • F06-91-103 UFD2310 - Ultra-Low Temperature Freezer
    - Dual Compression, -95℃ ~ -65℃
    - 310 L, Upright Type
    재고 : 0 12,366,600 원
  • F06-91-105 UFD2400 - Ultra-Low Temperature Freezer
    - Dual Compression, -95℃ ~ -65℃
    - 400 L, Upright Type
    재고 : 0 13,433,200 원
  • F06-91-107 UFD2510 - Ultra-Low Temperature Freezer
    - Dual Compression, -95℃ ~ -65℃
    - 510 L, Upright Type
    재고 : 2 15,164,600 원
  • F06-91-109 UFD2730 - Ultra-Low Temperature Freezer
    - Dual Compression, -90℃ ~ -65℃
    - 730 L, Upright Type
    재고 : 0 17,869,800 원
  • F06-91-111 UFD2870 - Ultra-Low Temperature Freezer
    - Dual Compression, -90℃ ~ -65℃
    - 870 L, Upright Type
    재고 : 0 18,607,200 원
  • F06-91-131 UFS2083 - Ultra-Low Temperature Freezer
    - Singlel Compression, -86℃ ~ -65℃
    - 83 L, Upright Type
    재고 : 0 6,384,200 원
  • F06-91-133 UFS2310 - Ultra-Low Temperature Freezer
    - Singlel Compression, -86℃ ~ -65℃
    - 310 L, Upright Type
    재고 : 0 9,475,900 원
  • F06-91-135 UFS2400 - Ultra-Low Temperature Freezer
    - Singlel Compression, -86℃ ~ -65℃
    - 400 L, Upright Type
    재고 : 0 10,202,400 원
  • F06-91-137 UFS2510 - Ultra-Low Temperature Freezer
    - Singlel Compression, -86℃ ~ -65℃
    - 510 L, Upright Type
    재고 : 0 11,408,200 원
  • F06-91-139 UFS2730 - Ultra-Low Temperature Freezer
    - Singlel Compression, -80℃ ~ -65℃
    - 730 L, Upright Type
    재고 : 1 13,912,400 원
  • F06-91-141 UFS2870 - Ultra-Low Temperature Freezer
    - Singlel Compression, -80℃ ~ -65℃
    - 870 L, Upright Type
    재고 : 0 14,581,600 원

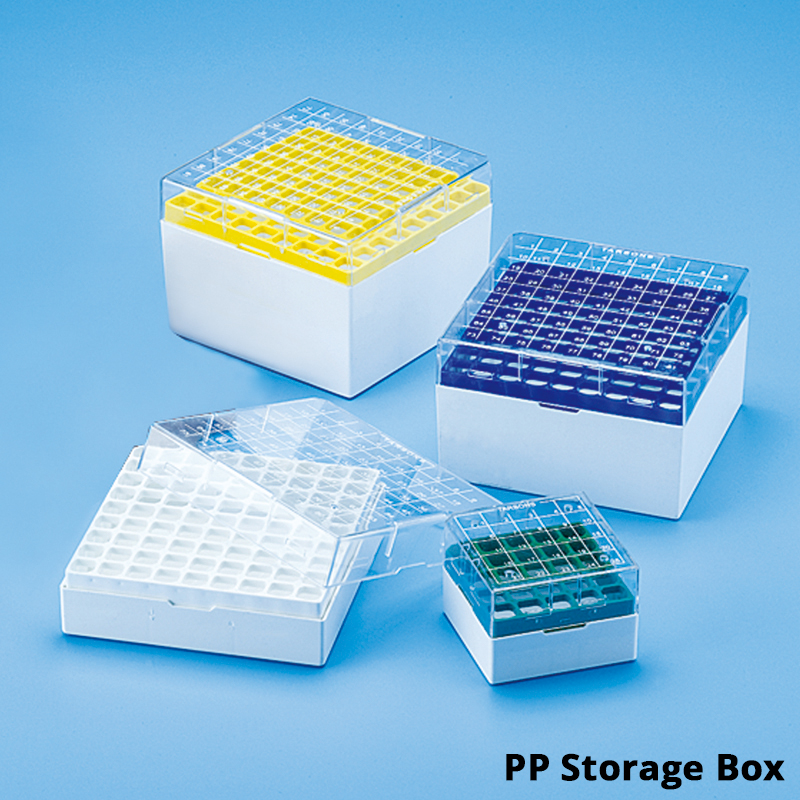

  • C25-46-321 T524010-W - Cryo Box
    - 1.0-2.0ml용, PC
    - 81홀, White
    재고 : 2 8,800 원
  • C25-74-100 FB-C81 - Card Board Freezer Box
    - 1.5ml to 2ml용
    - 81홀
    재고 : 7376 1,470 원

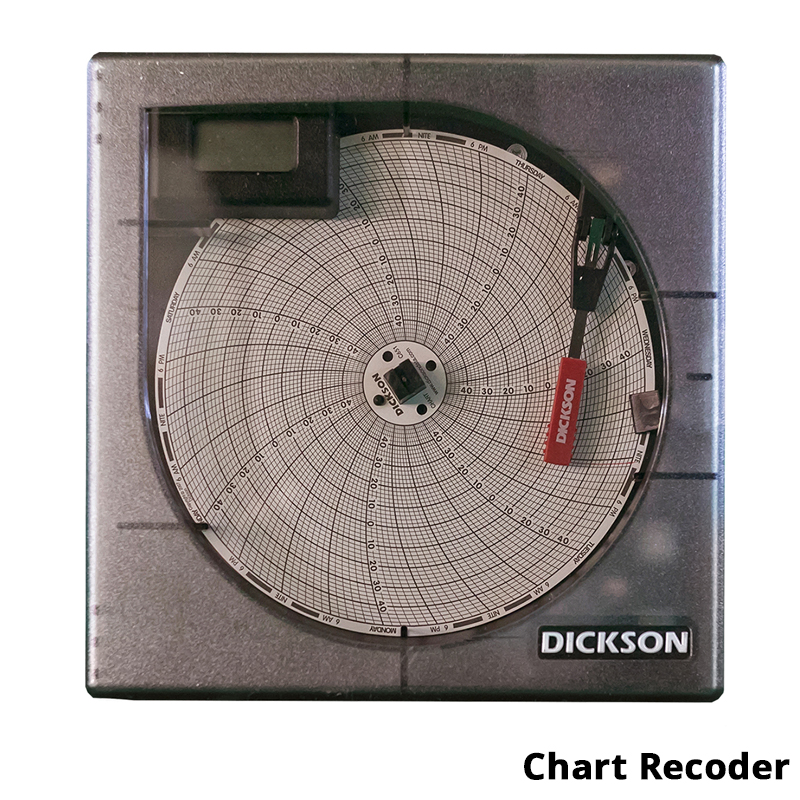

  • F06-91-401 KT6P2 - 7 Days Chart Recorder
    - -100℃ to 50℃
    재고 : 0 1,779,100 원

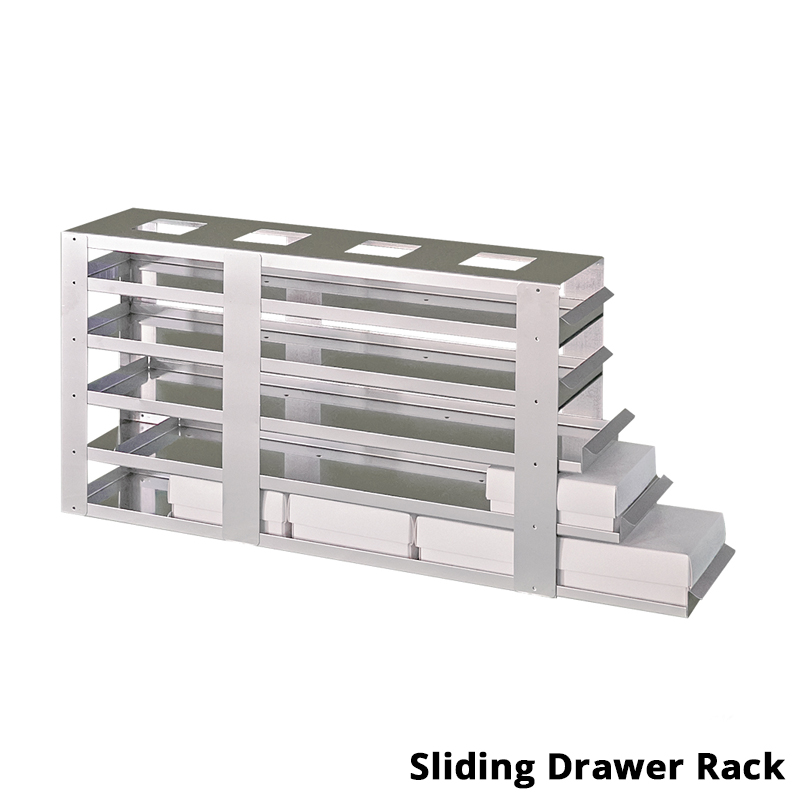

  • F06-91-335 DFR45 - Rack for Upright Type Freezer
    - Sliding Drawer 4 x 5
    - w140 x d560 x h300 mm
    재고 : 0 167,800 원

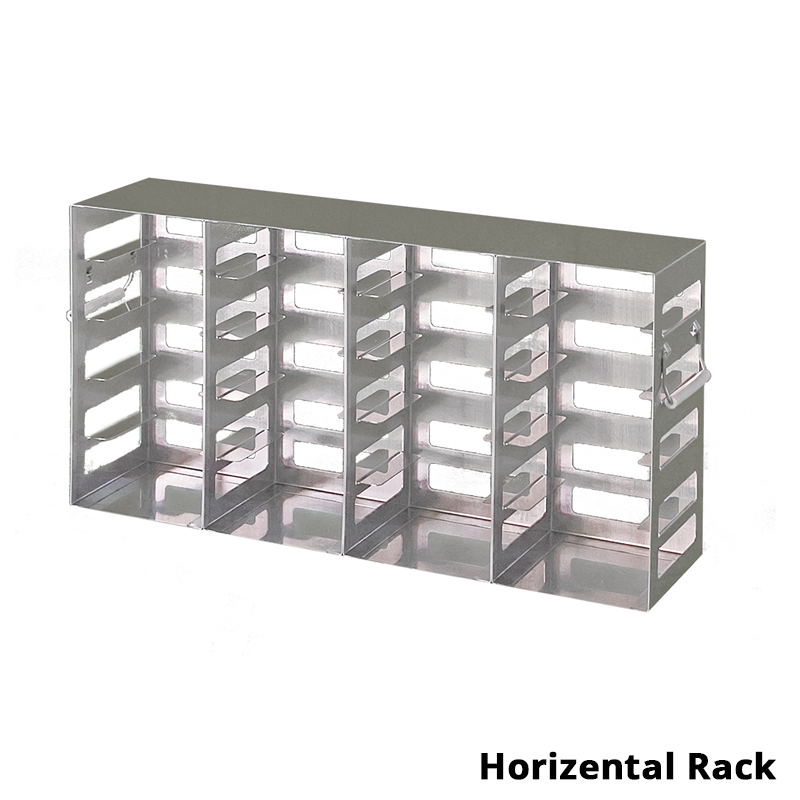

  • F06-91-341 HFR45 - Rack for Upright Type Freezer
    - Horizental 4 x 5
    - w136 x d585 x h282 mm
    재고 : 0 167,800 원
  • F06-91-331 DFR34 - Rack for Upright Type Freezer
    - Sliding Drawer, 3 x 4
    - w140 x d423 x h240 mm
    재고 : 0 163,900 원
  • F06-91-333 DFR35 - Rack for Upright Type Freezer
    - Sliding Drawer 3 x 5
    - w140 x d423 x h300 mm
    재고 : 0 163,900 원
  • F06-91-336 DFR55 - Rack for Upright Type Freezer
    - Sliding Drawer, 5 x 5
    - w140 x d700 x h300 mm
    재고 : 0 253,400 원

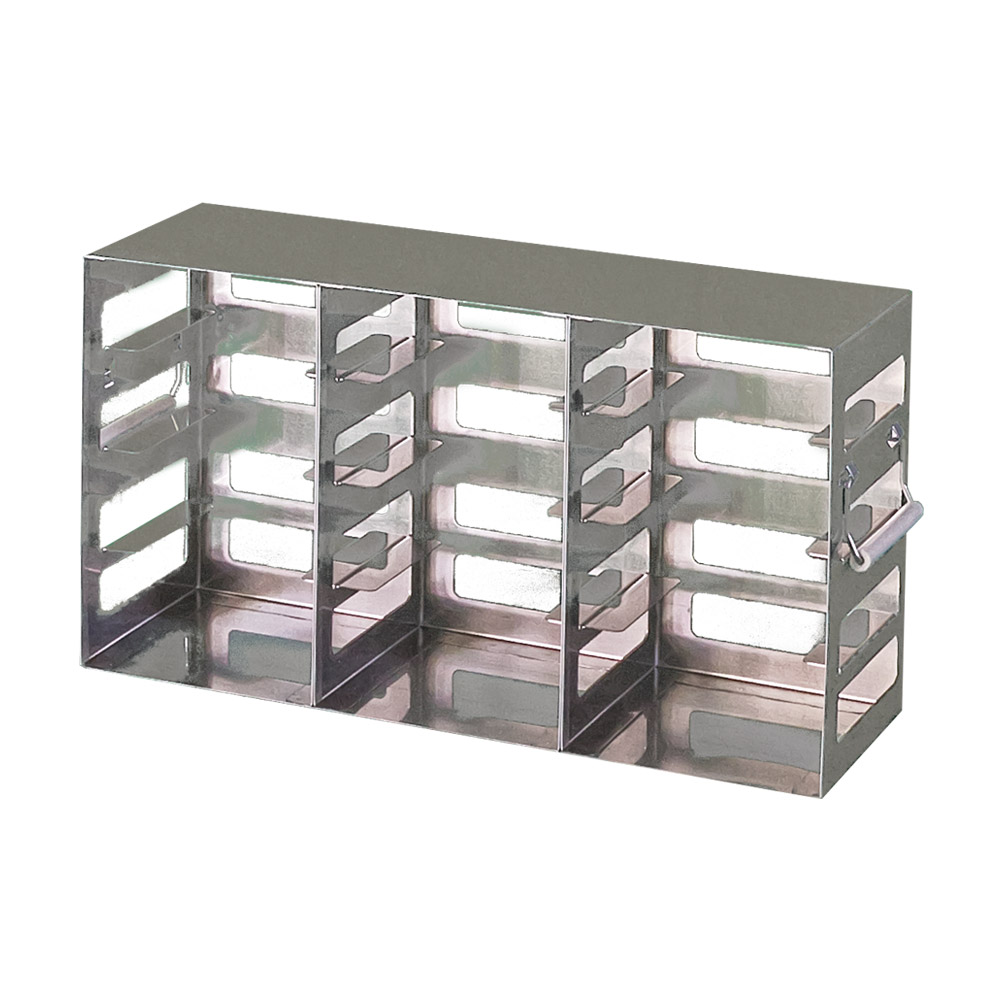

  • F06-91-337 HFR34 - Rack for Upright Type Freezer
    - Horizental 3 x 4
    - w136 x d444 x h226 mm
    재고 : 0 163,900 원

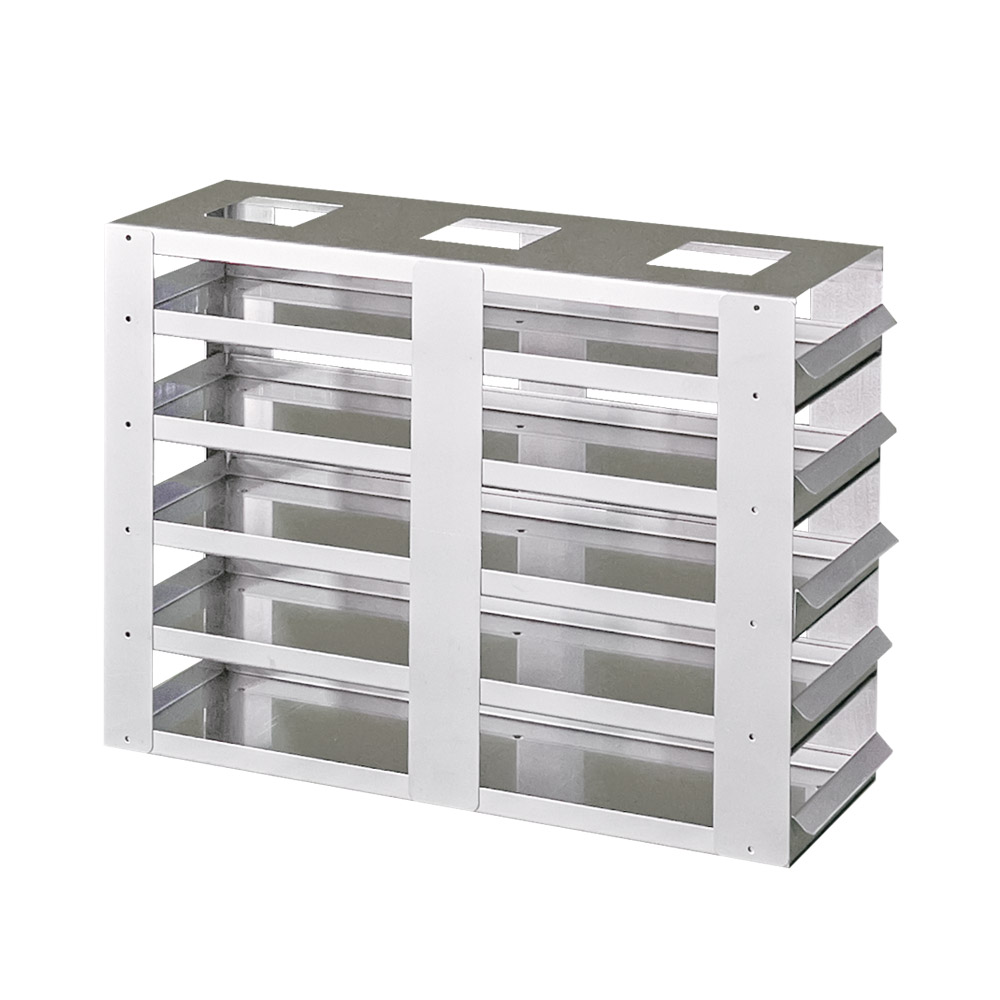

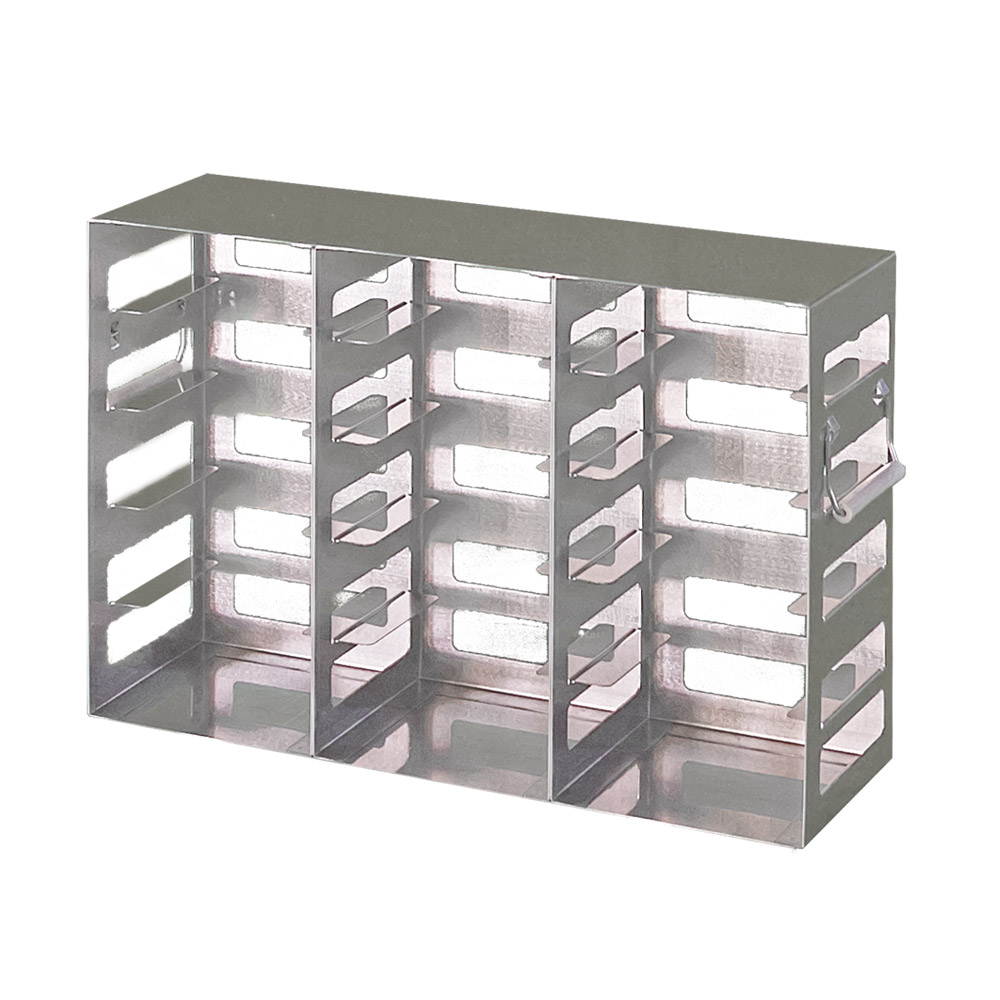

  • F06-91-339 HFR35 - Rack for Upright Type Freezer
    - Horizental 3 x 5
    - w140 x d444 x h282 mm
    재고 : 0 163,900 원
  • F06-91-343 HFR55 - Rack for Upright Type Freezer
    - Horizental 5 x 5
    - w136 x d725 x h282 mm
    재고 : 0 246,900 원
  • F06-91-403 KT6P2-60 - Chart paper
    - 60매
    재고 : 0 148,100 원
  • F06-91-405 SRP01 - Spare Red Pen
    - for Chart Recorder
    - 6ea
    재고 : 0 131,600 원
  • F06-91-411 LCO2-BS - LCO2 Back up System
    재고 : 0 1,471,800 원
  • F06-91-415 ERA-WF - External Remote Alarm System
    재고 : 0 1,035,100 원
  • F06-91-419 UF-Autodoor - Auto Door System
    재고 : 0 1,344,600 원
  • B04-91-301 VA-ULF100 - Qualification IQ, OQ for Ultra-Low Temperature Freezer
    - Standard
    재고 : 999 문의
  • B04-91-302 VA_ULF101 - Qualification IQ, OQ for Ultra-Low Temperature Freezer
    - Recorder
    재고 : 999 문의
  • B04-91-201 VA-ULF200 - Qualification PQ for Ultra-Low Temperature Freezer
    - Standard
    재고 : 999 문의
  • B04-91-202 VA-ULF201 - Qualification PQ for Ultra-Low Temperature Freezer
    - Recorder
    재고 : 999 문의


                  Ultra-Low Temperature Freezer의 사용 목적

Ultra-Low Temperature Freezer는 -80도 이하를 유지시켜 동. 식물, 미생물 등의 냉동 보관이나 혈청, 조직 등 생물학적 샘플의 냉동 보관 및 시약의 장기 보관 등에 사용되기 때문에 의/약학 연구소, 식품연구, 실험실 등에서 꼭 필요한 필수 장비입니다.

만일 Ultra-Low Temperature Freezer에서 보관되는 귀중한 생물학적 샘플들이 적절하게 보관하지 못하여 샘플의 신선도에 문제가 생긴다면,대체하기 어려운 샘플일 경우 치명적인 손해를 초래하게 되고 고가의 시약을 취급할 경우에는 손실로 이어지게 됩니다.

따라서 Ultra-Low Temperature Freezer는 내부 환경을 항시 유지시켜야 하고, 정전 등 비상 상황의 발생에도 즉각적인 대응이 가능하여야 합니다.






AAA빠른 온도 회복속도와 에너지 절감의 실현

UFD, UFS 시리즈는 인버터 compressor에 최적화된 냉매 개발을 통하여, 최대 도달 가능 온도가 -98도이며, -90도 이내에서 안정적인 운전이 가능합니다.

또한 UFD 시리즈에서는 인버터 compressor를 적용하여
1개의 compressor 고장에도 나머지 1개로 -80도 이내에서 안정적인 운행이 가능하도록 하였고, 온도변화, 도어 열림, 온도상향 감지 시 단계적 대응으로 온도 회복시간을 최대로 단축시켜 귀중한 샘플이 균일한 온도 조건 속에서 관리되도록 노력하였습니다.





                  AAAAAA이상 상황 대응에도 최적화

FD, UFS 시리즈에는 내장 배터리가 별도로 장착되어 있으며, 온도와 알람 controller 및 제어 센서가 각각 독립적으로 작동하여 온도 기능에 문제가 생기더라도 경보 기능을 통하여 사용자의 신속한 대처가 가능하도록 하였습니다.

또한 비상용 CO2 tank를 따로 위치시킴으로써 비상사태 시 CO2가 주입되어 -60도 내에서 온도를 유지할 수 있도록 대비하였습니다.

마지막으로 전용TOOL을 이용하여 운전 데이터 (현재 운전상태, compressor의 RPM, 기기의 온도 상태, 누적통계확인)의 확인과 저장을 통하여, 이상 상황 발생 시 원인분석이 가능하도록 하였습니다.

이처럼 철저한 Back-Up system을 도입하여 정전 등 비상 상황에서도 알람 및 온도 유지를 가능하게 하였고, 기기에 대한 데이터를 추적을 통해 사용자의 귀중한 생물학적 샘플을 지키기 위하여 최선을 다하였습니다.

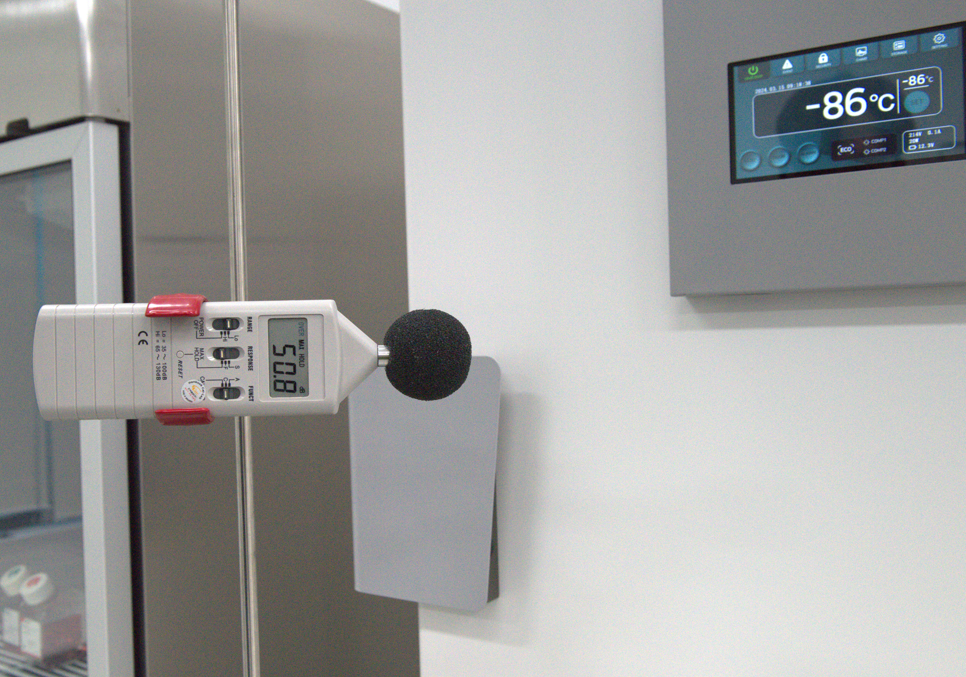

AAAAAAAAAAA소음감소 효과

타사 compressor는 약 60dB정도의 소음을 발생시킵니다.

또한 비상용 CO2 tank를 따로 위치시킴으로써 비상사태 시 CO2가 주입되어 -60도 내에서 온도를 유지할 수 있도록 대비하였습니다.

그러나 UFD,UFS 시리즈는 그와 비교하여 약 1~9dB의 소음 효과를 가지고 있어, 결과적으로 약 51dB만을 발생시켜, 보다 조용한 환경에서 구동할 수 있다는 장점이 있습니다.


Dual Compression System, 듀얼 냉각, -95℃ / -90℃ ~ -65℃

Cat.No. F06-91-103 F06-91-105 F06-91-107 F06-91-109 F06-91-111
Model UFD2310 UFD2400 UFD2510 UFD2730 UFD2870
Capacity 310 L 400 L 510 L 730 L 870 L
Temp. Range -95℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% ) -90℃ ~ -65℃
Controller 7" Full Touch Screen TFT LCD, Auto Checking Own System
Temp. Probe Control 1ea, Alarm 1ea

내부사이즈(w x d x h)

470×515×1310 mm 600×515×1310 mm 600×655×1310 mm 880x635x1310 mm 880x760x1310

외부사이즈(w x d x h)

800×892×1990 mm 930×892×1990 mm 930×1032×1990 mm 1210x1021x1990 mm 1210x1029x1990 mm
Compressor Dual Compression System, independent
Condenser Block Condenser, No Pin & Filter-free Mechanism
냉매 CFC-Free Refrigerant
Power Consumption 1.2 kW 1.6 kW
Rack Type DFR35(HFR35) x 12 DFR35(HFR35) x 16 DFR45(HFR45) x 16 DFR45(HFR45) x 24 DFR55(HFR55) x 24
2" Cryo Box 180개 240개 320개 480개 600개
중량 약 220 kg 약 260 kg 약 285 kg 약 325 kg 약 385 kg
전원 AC220V, 50/60Hz

Single Compression System, 싱글 냉각, -86℃ / -80℃ ~ -55℃

Cat.No. F06-91-131 F06-91-133 F06-91-135 F06-91-137 F06-91-139 F06-91-141
Model UFS2083 UFS2310 UFS2400 UFS2510 UFS2730 UFS2870
Capacity 83 L 310 L 400 L 510 L 730 L 870 L
Temp. Range -86℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% ) -80℃ ~ -65℃
Controller 7" Full Touch Screen TFT LCD
Temp. Probe Control 1ea, Alarm 1ea

내부사이즈(w x d x h)

340×485×520 mm 470×515×1310 mm 600×515×1310 mm 600×655×1310 mm 880x635x1310 mm 880x760x1310 mm

외부사이즈(w x d x h)

572×830×1147 mm 800×892×1990 mm 930×892×1990 mm 930×1032×1990 mm 1210x1021x1990 mm 1210×1029×1990 mm
Compressor Single
Condenser Block Condenser, No Pin & Filter-free Mechanism
냉매 CFC-Free Refrigerant
Power Consumption 520 W 600 W 800 W
사용 Rack Type DFR34(HFR34) x 4 DFR35(HFR35) x 12 DFR35(HFR35) x 16 DFR45(HFR45) x 16 DFR45(HFR45) x 24 DFR55(HFR55) x 24
2" Cryo Box 48개 180개 240개 320개 480개 600개
중량 약 102 kg 약 190 kg 약 220 kg 약 245 kg 약 285 kg 약 355 kg
전원 AC220V, 50/60Hz
